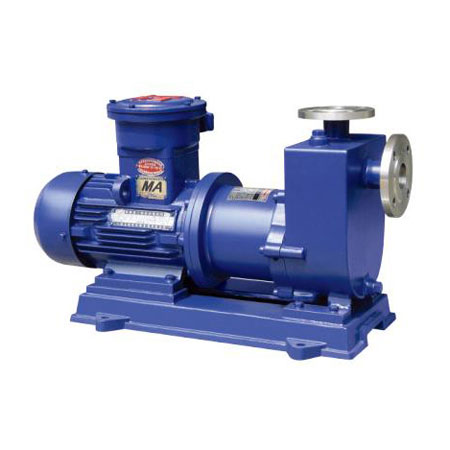

ZCQ系列不銹鋼防爆自吸式磁力泵
不銹鋼防爆自吸式磁力泵可廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送，選用此泵則更為理想．
下一個產品：CQF型工程塑料磁力驅動泵
上一個產品：CQB型磁力泵
產品概述：
ZCQ型磁力傳動離心泵（簡稱自吸磁力泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的先進水平．磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．可廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送，選用此泵則更為理想．
工作原理：
本泵采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。
主要性能參數：
流量：3-50m3/h
揚程：12-50m
電機功率：0.37-15kW
使用溫度：≤80℃(根據用戶需求可定制達到≤200℃)
材質:1Cr18Ni9Ti (可定制304.316.316L材質)

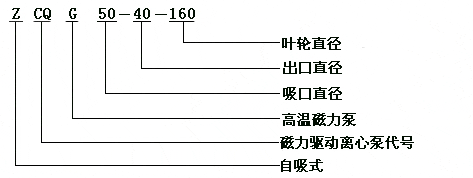

型號意義：
性能參數表：
|
型號
進口-出口 |
流量
Q m3/h |
揚程
H m |
轉速
n r/min |
效率
ゥ % |
配帶電
機功率 KW |
自吸
性能 m/3分 |
|
ZCQ20-16-100
|
0.8
1.6 1.9 |
8.5
12 6 |
2900
|
17
19 20 |
YS7112
0.37 |
4
|
|
ZCQ25-20-115
|
1.5
3 3.6 |
16.5
15 13.5 |
2900
|
24
26 27 |
YYB802-2
1.1 |
4
|
|
ZCQ32-25-115
|
1.9
3.2 3.8 |
17
15 13 |
2900
|
23
30 31 |
YYB802-2
1.1 |
4
|
|
ZCQ32-25-145
|
1.9
3.2 3.8 |
27
25 23 |
2900
|
21
28 29 |
YYB802-2
1.1 |
4
|
|
ZCQ40-32-125
|
3.8
6.3 7.5 |
22
20 18.5 |
2900
|
28
35 36 |
YYB90L-2
2.2 |
4
|
|
ZCQ40-32-160
|
3.8
6.3 7.5 |
34
32 29 |
2900
|
25
32 33 |
YYB120M-2
4.0 |
4
|
|
ZCQ50-40-145
|
7.5
12.5 15 |
27
25 23 |
2900
|
30
42 43 |
YYB112M-2
4.0 |
4
|
|
ZCQ50-40-160
|
7.5
12.5 15 |
34
32 29 |
2900
|
28
39 40 |
YYB112M-2
4.0 |
4
|
|
ZCQ50-32-200
|
7.5
12.5 15 |
52.5
50 48 |
2900
|
21
31 32 |
YYB132S2-2
7.5 |
4
|
|
ZCQ65-50-125
|
15
25 30 |
22
20 18.5 |
2900
|
40
51 52 |
YYB132S1-2
5.5 |
4
|
|
ZCQ65-50-160
|
15
25 30 |
34
32 29.5 |
2900
|
32
43 44 |
YYB132S2-2
7.5 |
4
|
|
ZCQ65-40-200
|
15
25 30 |
53
50 47 |
2900
|
25
37 38 |
YYB160M2-2
15 |
4
|
|
ZCQ80-65-125
|
30
50 60 |
22.5
20 18 |
2900
|
41
52 53 |
YYB132S2-2
7.5 |
4
|
|
ZCQ80-65-160
|
30
50 60 |
34
32 29 |
2900
|
36
48 49 |
YYB160M2-2
15 |
4
|
|
ZCQ80-50-200
|
30
50 60 |
53
50 47 |
2900
|
36
46 47 |
YYB180M-2
22 |
4
|
|
ZCQ80-50-250
|
30
50 60 |
84
80 75 |
2900
|
36
46 47 |
YYB220L2-2
37 |
4
|
|
ZCQ100-80-160
|
60
100 120 |
35
32 28 |
2900
|
46
55 56 |
YYB180M-2
22 |
4
|
|
ZCQ100-65-200
|
60
100 120 |
54
50 47 |
2900
|
42
53 56 |
YYB220L2-2
37 |
4
|
|
ZCQ100-65-250
|
60
100 120 |
86
80 74.5 |
2900
|
37
48 49 |
YYB250M-2
55 |
4
|
